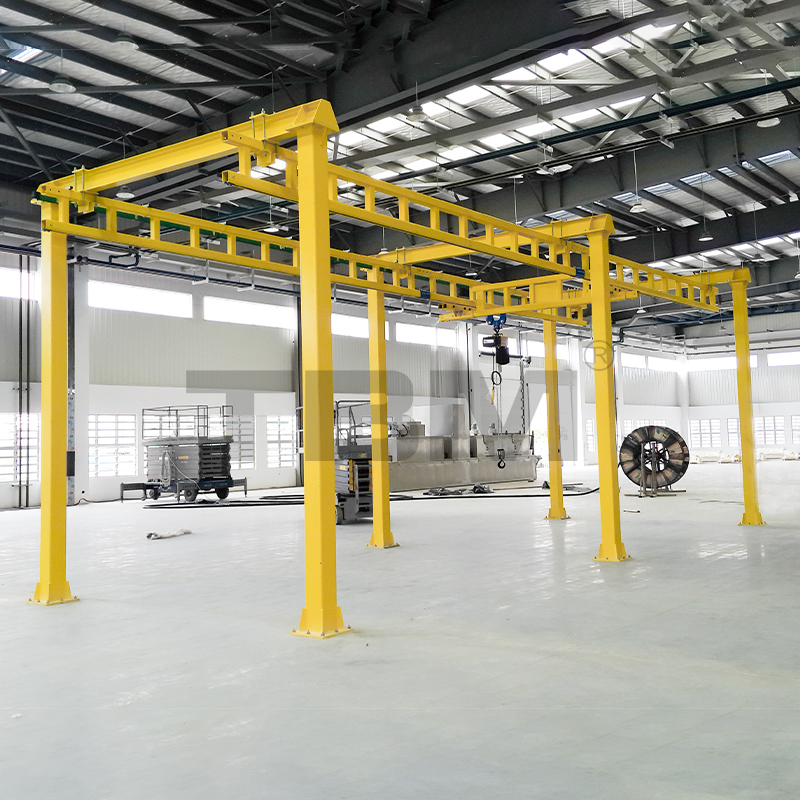

Sert Hafif Vinçler

Ürünler

Nispeten hafif yüklerin manuel olarak kaldırılması, birleştirilmesi veya taşınması yalnızca zaman alıcı değil, aynı zamanda fiziksel olarak da zorlayıcıdır. Çeşitli vinçlerle birlikte atölyeye monteli pergel vinçlerimiz, çok çeşitli iş parçalarını hızlı ve kolay bir şekilde taşımanıza ve bunları hassas ve hassas bir şekilde yerleştirmenize yardımcı olur. Bu, kurulum ve aksama süresini önemli ölçüde azaltarak atölye vincini beklerken kaybedilen zamanı ortadan kaldırır. Sütun ve duvara monte pergel vinçlerin diğer avantajları şunlardır:

Dikey kaldırma ve hafif, hızlı yük taşıma için uygundur

Basit, güvenli ve güvenilir çalışma

10.000 kg'a kadar kaldırma kapasitesi

Sistemin içerdiği montaj donanımını kullanarak kolay kurulum.

ÖNV：Alüminyum Hafif VinçlerSONRAKİ：KBK Vinç Sistemleri
  • Şartname
  • TBM Hakkında
  • Bize Ulaşın

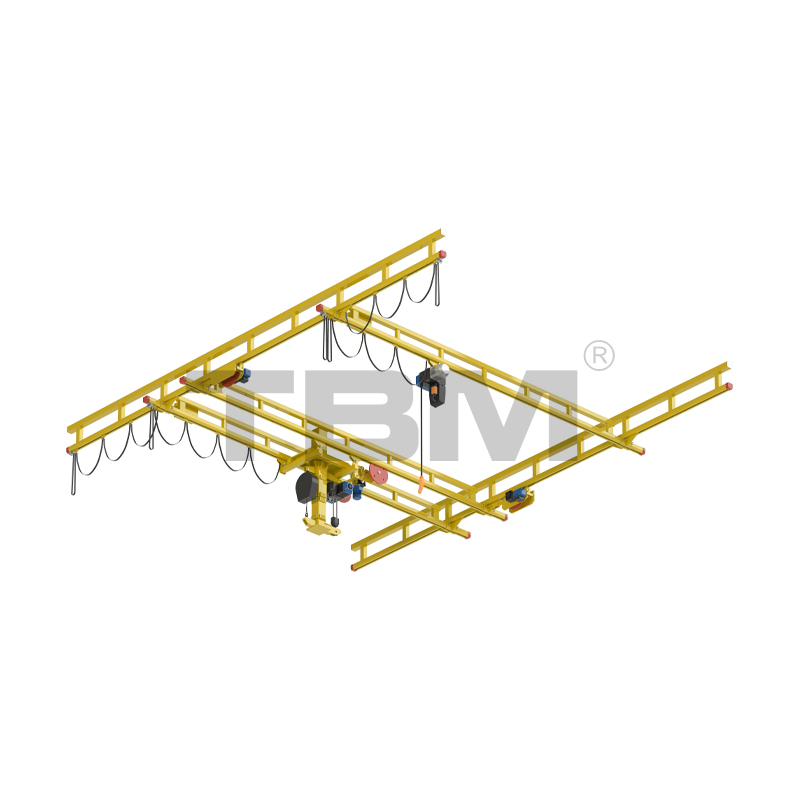

Sert ray yapıları kafes tipidir. Çeşitli kafes kiriş konfigürasyonları oluşturmak için üç temel hat kesiti birleştirilebilir. Bunlar, üst akorun boyutu, ağ elemanları ve alt akor (iz) gibi faktörler ayarlanarak değişen yüklere ve açıklıklara uyum sağlayacak şekilde uyarlanabilir. Kafes yapısının yüksek yük kapasitesi, geniş açıklığı, mükemmel stabilitesi ve çekici görünümü, hafif ve küçük kaldırma endüstrisinde sert paletli vinçleri giderek daha popüler hale getirdi.

Aşağıda birkaç yaygın yapısal seçenek yer almaktadır:

Serisi Modeliiiiiii Asılı nokta aralığı S/mm Yük/KG Kafes yüksekliği/mm
60 Serisi SRR0263 S≤6300 250 255
SRR0276 6300 250 315
SRR0291 7600 250 365
75 Serisi SRR0563 S≤6300 500 280
SRR0576 6300 500 355
SRR0591 7600 500 430
90 Serisi SRR1063 S≤6300 1000 335
SRR1076 6300 1000 390
SRR1091 7600 1000 460
SRR2063 S≤6300 2000 460
SRR2076 6300 2000 510
SRR2091 7600 2000 560
Not: 60 serisi, 75 serisi ve 90 serisi rayın kesit yüksekliğini ifade eder.

RİJİT VİNÇ BİLEŞENLERİ

RHT02/05/10/20 Uzun Far Arabası
█Uzun kirişli araba, kaldırma mekanizmalarını vb. asmak için kullanılır. Tekerlekleri yüksek mukavemetli naylondan yapılmıştır ve uygun bir eğime sahiptir, bu da bunların ray sırtına uyum sağlamasına olanak tanır, düzgün çalışma ve otomatik merkezleme sağlar. Her iki uçtaki bükülmüş kanatlar, arabanın kazara raydan düşmesini önleyerek tam güvenlik sağlar.

Modeliiiiiii Yük/KG Uygulanabilir parça
RHT02 250 60
RHT05 500 75
RHT10 1000 90
RHT20 2000 90
Not: RHT20 araba, çift araba artı RHT10 arabanın bağlantı versiyonudur

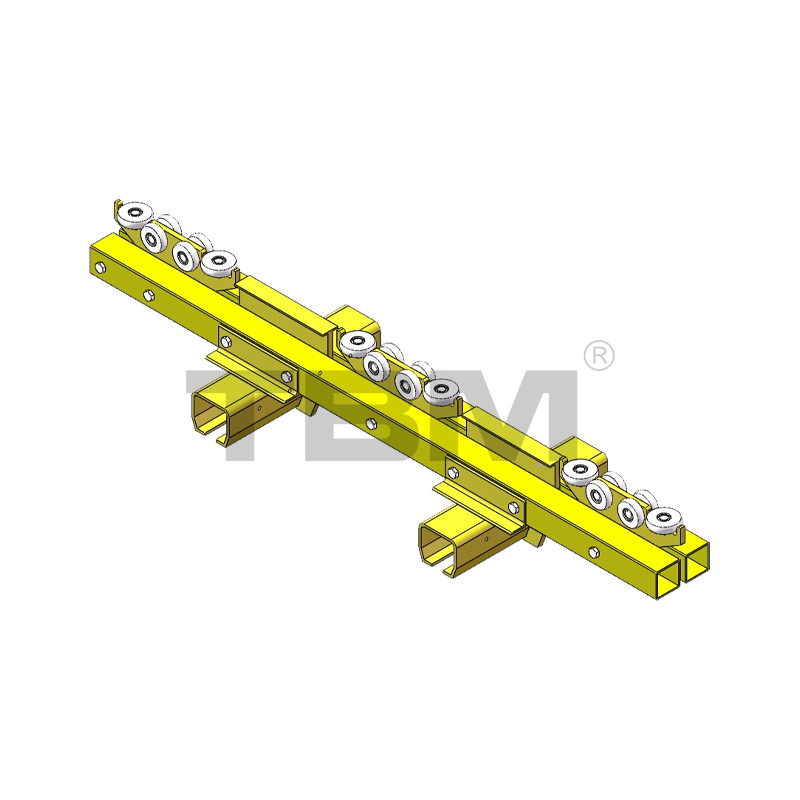

RET02/02L/05/05L/10/10L/20L Tek Kirişli Raylı Araba
■Rayı ana kirişe bağlar. Bu sağlam bağlantı, ana kirişin hareket sırasında raya dik kalmasını sağlayarak kirişin her iki tarafının da bükülmeden eşzamanlı olarak hareket etmesine olanak tanır.

Modeliiiiiii Yük/KG Uygulanabilir parça Not
RET02 250 60 serisi Ana ışın uzunluğu ≤6,5m
RET02L 250 60 serisi Ana ışın uzunluğu ≤6,5m
RET05 500 75 serisi Ana ışın uzunluğu ≤6,5m
RET05L 500 75 serisi Ana ışın uzunluğu ≤6,5m
RET10 1000 90 serisi Ana ışın uzunluğu ≤6,5m
RET10L 1000 90 serisi Ana ışın uzunluğu ≤6,5m
RET20L 2000 90 serisi -
Not: L stands for extended type. Under the condition of 2000KG, all rail trolleys are extended type.

RET60D/75D/90D Çift Kirişli Raylı Araba
Çift kirişli yapıda, iki kiriş arasında tutarlı aralık sağlamak için uç kiriş arabası entegre edilmiştir.

Modeliiiiiii Yük/KG Uygulanabilir parça
RET02D 250 60 serisi
RET05D 500 75 serisi
RET10D 1000 90 serisi
RET20D 2000 90 serisi

Parça Askısı
■Bir kafes kirişin üst kirişini ve kirişini güvenli bir şekilde bağlamak için kullanılır. Ray konnektörünün sıkıştırma plakasının boyutu ve kalınlığı yüke bağlı olarak değişir.

Modeliiiiiii Not
RLP02 60 serisi raylara uygulanabilir
RLP05 75 serisi raylara uygulanabilir
RLP10 90 serisi raylara uygulanabilir

Parça Konnektörleri
60, 75 ve 90 serisi için üç kanallı konnektör modeli şunlardır:
RRC02/05/10
[İki bitişik sabit ray arasındaki konektörler. İki sabit ray arasında düzgün bir bağlantı sağlamak ve arabanın düzgün geçmesini sağlamak için yukarıdaki vidaları ayarlayın.]

Parça Uç Kapakları
60, 75 ve 90 serisi için üç parça uç kapağı modeli şunlardır:
REC02/05/10
■ Palet uç kapakları toz ve yabancı maddelerin girmesini önlemek ve görünümü iyileştirmek için kullanılır.

Kablo Makarası
Ana kiriş veya vinç hareket halindeyken kabloları asmak ve çekmek için kullanılır.
RCTO1 Kablo Makarası
RCE01 Kablo Terminali Kelepçesi

Harici Duraklar
■60, 75 ve 90 kanal boyutlarıyla uyumlu, Model: RAS01
■ Pistin çalışma alanına göre ayarlanabilir durma konumları.

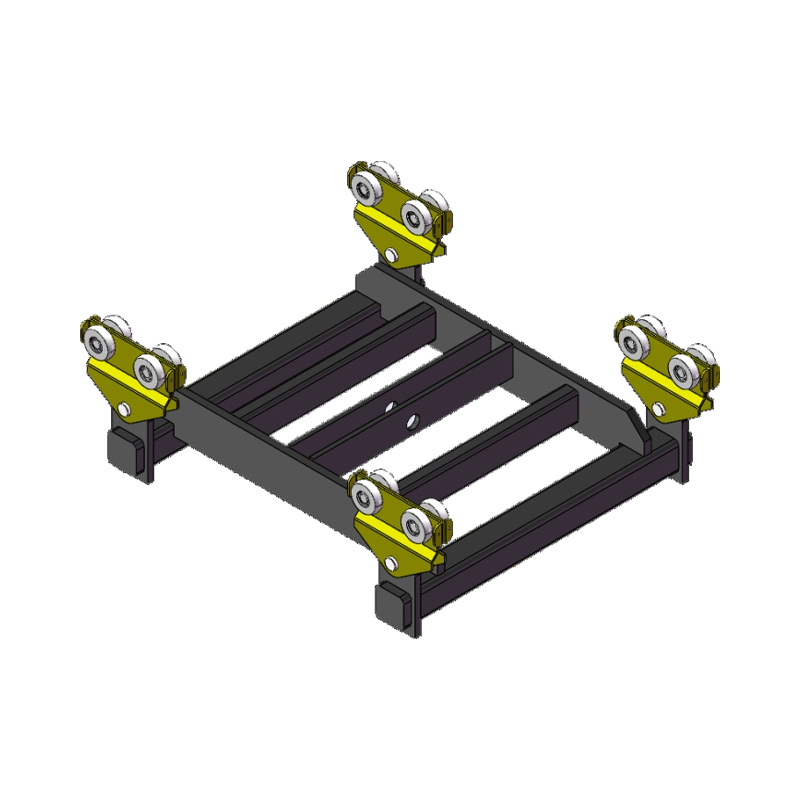

RHT02D/05D/10D/20D Çift Kirişli Araba Çerçevesi
■Varsayılan çift kirişli merkez aralığı 700 mm'dir (talep üzerine özel boyutlar mevcuttur).
Çift kirişli araba çerçevesi, kaldırma yükünü iki ana kirişe eşit olarak dağıtır.

İkincil Koruma
Beklenmedik durumları önlemek için her sabit raya, her ana kirişe ve her vinç üzerine ikincil koruma cihazları monte edilir. Aşağıdaki gibi kategorize edilirler:

Modeliiiiiiis İsim Nots/Default Size
RDP-R İkincil korumayı takip edin Halat Uzunluğu 1m
RDP-G Uzun far ikincil koruması Halat Uzunluğu 1m
RDP-H Kaldırma ikincil koruması Halat Uzunluğu 1m

Elektrikli araba
Seyahat modu elektrikli olduğunda, uzun far ve vinç tahrik ünitesi.
Motor yerli veya ithal markalardan seçilebilmektedir.
[Varsayılan seyahat hızı: 5-20 m/dak (değişken frekanslı çift hız)]

Modeliiiiiii Nots
KIRMIZI01 Standart premium marka motor
KIRMIZI02 Üst düzey SEW motor/diğer
KIRMIZI03 Özel servo tahrik motoru

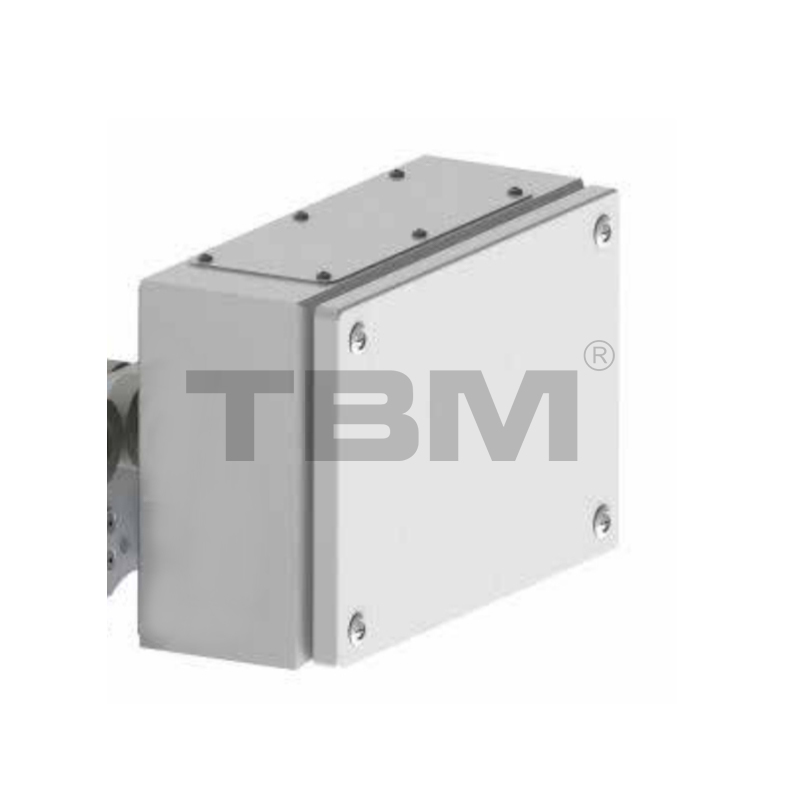

Elektrik Kontrol Kutusu
■Aracın sürülmesi için kontrol ünitesi. Müşteri gereksinimlerine bağlı olarak seçilen konfigürasyon değişiklik gösterebilir.
Varsayılan kontrol konfigürasyonu değişken frekanstır.

Modeliiiiiii Nots
REB01 Standart konfigürasyon: birinci sınıf yerli marka bileşenleri
REB02 Üst düzey ithal marka bileşenleri
REB03 Özelleştirilmiş servo sürücü konfigürasyonu

MÜŞTERİ GİRİŞİ

·Yükle
Tek bir uzun kirişin yükü, tüm çerçevenin yükü

·Ray Uzunluğu L
Her iki taraftaki sabit rayların uzunluğunu ifade eder.

· Kiriş Açıklığı S
İki sabit ray arasındaki merkezden merkeze mesafeyi ifade eder. Varsayılan 250 mm'dir.

·Işın Yüksekliği H
Uzun kiriş arabasının vincinin yüksekliği (bağımsız yapılar için, genellikle zemin veya sütun destek noktasından hesaplanır).

· Kanca Kapsamı
Boyutundan dolayı ekipmanın bazı kör noktaları vardır. Kullanıcılar gerçek kanca kapsamı gereksinimlerini dikkate almalıdır. Ayrıca ekipmanın kurulumu ve çalıştırılması için alan boyutlarından biraz farklılık gösterebilecek bir güvenli mesafe bırakılmalıdır.

·Yapısal Tip ve İşletme Kontrol Yöntemi
Yapısal tip, serbest duran (temel kalınlığı) veya asma tip anlamına gelir. Ana kirişler tek, çift veya teleskopik olabilir ve gerekli adet ve yük de dahildir. Çalıştırma yöntemleri, arabanın ve arabanın manuel, tamamen elektrikli veya elektrikle çalıştırılmasını içerir. Güç kaynağı yöntemleri arasında düz kablo, bara veya C rayı bulunur. Kontrol yöntemleri arasında kol kontrolü ve uzaktan kontrol yer alır.
