Pergel Vinç

Ana sayfa / Ürünler / Hafif Vinç Sistemi / Pergel Vinç
  • Pergel Vinç

Pergel Vinç

Ürünler

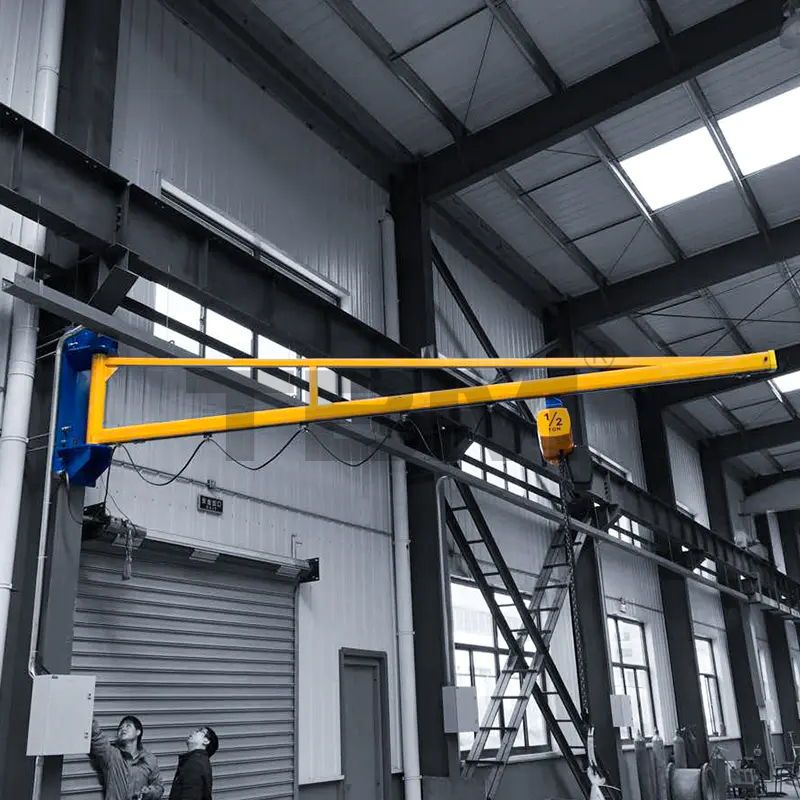

Nispeten hafif yüklerin elle taşınması, birleştirilmesi veya taşınması yalnızca zaman alıcı değil, aynı zamanda çalışanlar için de oldukça zorludur. Doğrudan atölyeye kurulan konsol vincimiz, çeşitli su kabaklarıyla birlikte çeşitli iş parçalarını hızlı ve kolay bir şekilde taşımanıza ve bunları hassas ve doğru bir şekilde yerleştirmenize yardımcı olabilir. Bu, hazırlık süresini ve boşta kalma süresini önemli ölçüde azaltabilir ve atölye vinçlerini beklerken boşa harcanan zamandan tasarruf sağlayabilir. Sütun ve duvara monte konsol vinçlerin diğer avantajları şunlardır:
·Dikey kaldırmaya uygun, hafif ve hızlı yük taşımaya uygundur
·Kullanımı kolay, güvenli ve güvenilir
·Kaldırma kapasitesi 10000 kilograma kadar ulaşabilir.
·Kurulum sistemin yerleşik bileşenleri kullanılarak kolaylıkla gerçekleştirilebilir.

ÖNV：KBK Vinç SistemleriSONRAKİ：Sonraki makale yok
  • Şartname
  • TBM Hakkında
  • Bize Ulaşın

Pergel Vinçler

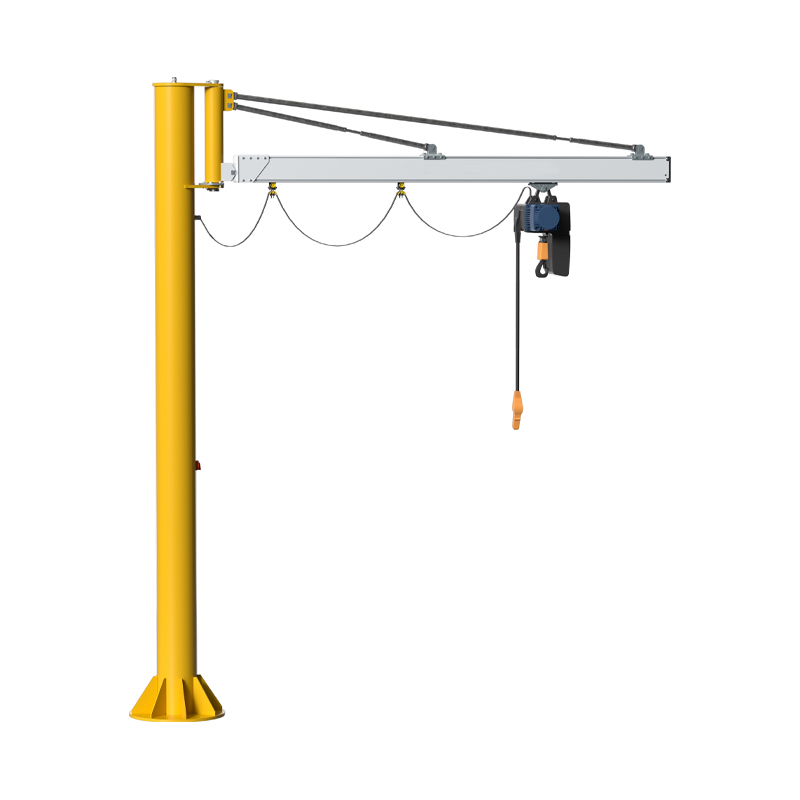

Raya monteli pergel hafif vinç

Raya monteli pergel vinçler 270° ve 360° dönüş açıları sunar:

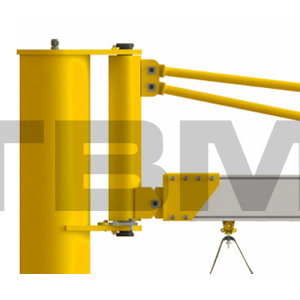

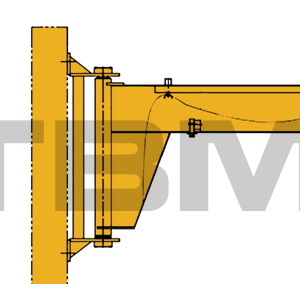

270° pergel vincin dönme ekseni kolonun üzerindeki iki çıkıntı üzerinde bulunur. Düzlem destek yatakları ve kendinden yağlamalı bakır burçlar, üst ve alt kulaklar ile dönme ekseni arasına monte edilmiştir. Bu, esnek dönüş sağlar ve durduğunda kolun atalet salınımını azaltır. Kolun dönüş açısını ayarlamak için harici dönüş açısı sınırları sağlanmıştır.

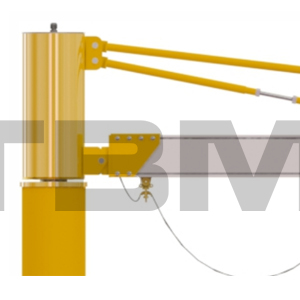

360° pergel vincin dönme ekseni doğrudan konsol vincin dairesel borusunun üzerinde, sütunla eş merkezli olarak bulunur. Güç, 360 derecelik sınırsız dönüşe olanak tanıyan 360°'lik bir toplayıcı halka aracılığıyla sağlanır. Pergel vincin dönüş açısını ayarlamak için harici çevirme sınırları da kullanılabilir.

Ray montajlı pergel vinçler genellikle manuel çevirme modunda çalışır ve 1000 kg'a kadar yük taşıyabilir. Aşağıdakiler tipik özelliklerdir:

Yük Kol Uzunluğu Kiriş Altında Çevirme Açısı Parça Türü Özel Notlar
125kg ≤3m ≤3m 270° Alüminyum Alaşımlı Parça
KBK Parçası
Sert Parça 		Varsayılan renk: sarı
250kg ≤4m ≤3,5 m Varsayılan sütun: yuvarlak boru
500kg ≤5 m ≤4m 360° Varsayılan taban: yuvarlak tabak
1000kg ≤6 milyon ≤4,5m Varsayılan döndürme: manuel

Pergel Vinçler

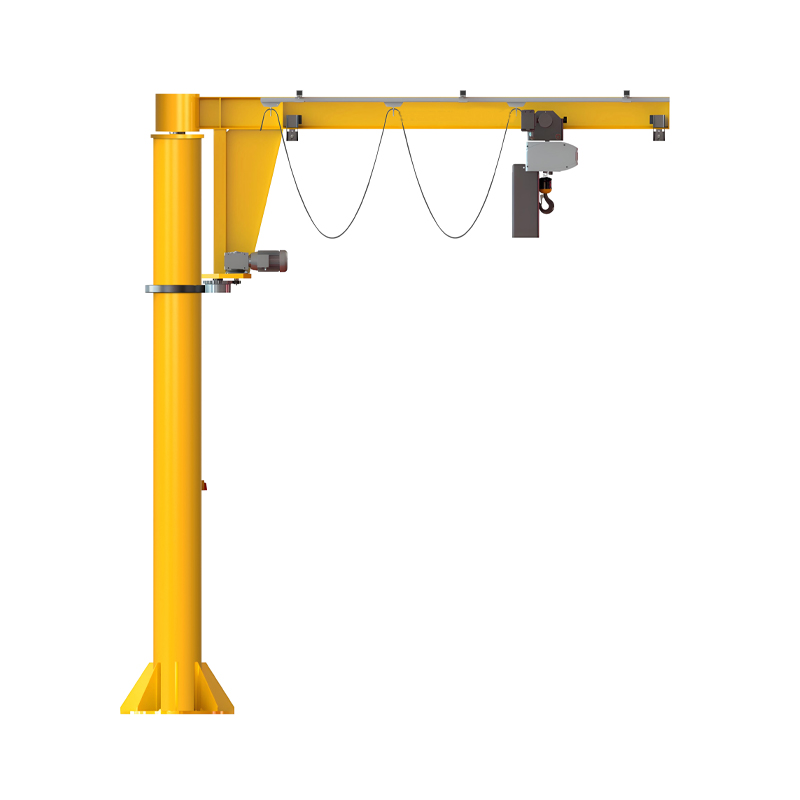

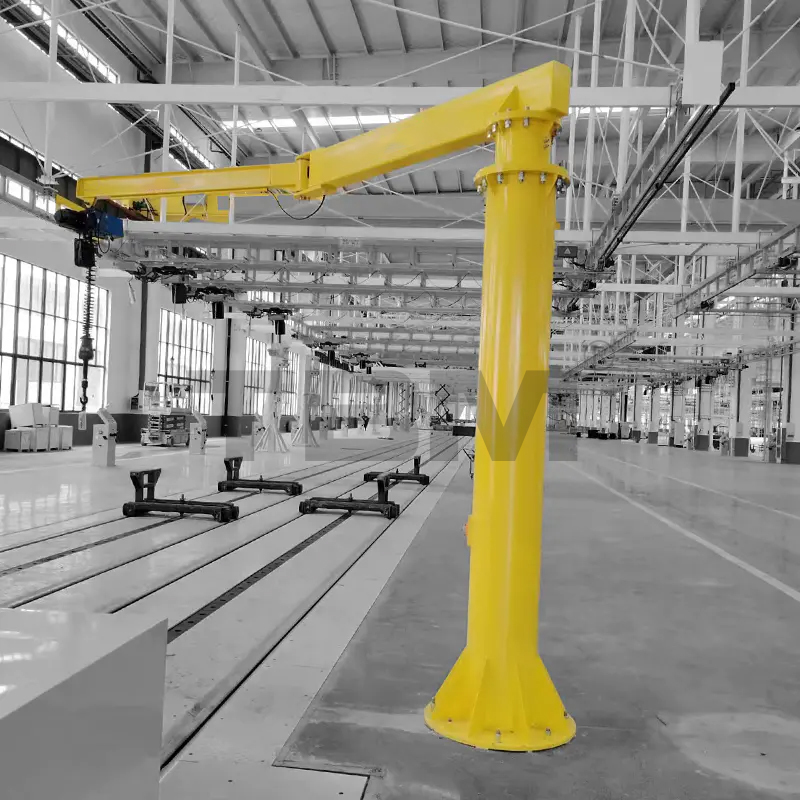

I-kirişli pergel vinçler

I-kirişli pergel vinçler 270° ve 360° dönüş açıları sunar:

270° pergel vincin dönme ekseni kolonun üzerindeki iki çıkıntı üzerinde bulunur. Düzlem destek yatakları ve kendinden yağlamalı bakır burçlar, üst ve alt kulaklar ile dönme ekseni arasına monte edilmiştir. Bu, esnek dönüş sağlar ve durduğunda kolun atalet salınımını azaltır. Kolun dönüş açısını ayarlamak için harici dönüş açısı sınırları sağlanmıştır. This structure effectively reduces the overall headroom of the jib crane. The 270° slewing mode is manual by default.

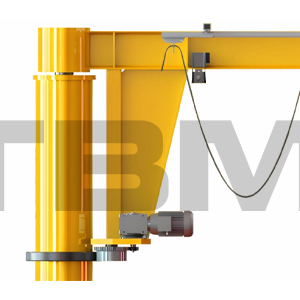

360° pergel vincin dönme ekseni doğrudan konsol vincin dairesel borusunun üzerinde, sütunla eş merkezli olarak bulunur. Güç, 360 derecelik sınırsız dönüşe olanak tanıyan 360°'lik bir toplayıcı halka aracılığıyla sağlanır. 360° çevirme modu varsayılan olarak elektriklidir.

I-kirişli pergel vinçler genellikle 5.000 kg'a kadar yük kapasitesiyle elektrikli çevirme modunda çalışır. Aşağıdakiler tipik parametrelerdir:

Yük Kol Uzunluğu Kiriş Altında Çevirme Açısı Parça Türü Özel Notlar
500kg ≤3m ≤3m 270°/360° I-kiriş tipi
Kutu kiriş tipi 		Varsayılan renk: sarı
Varsayılan dönüş: elektrik
Yük > 1 ton
Kol uzunluğu > 5 m
Önceden katıştırılmış
1000kg ≤4m ≤3,5 m
2000kg ≤5 m ≤4m
3000kg ≤6 milyon ≤4,5m
5000kg ≤7 milyon ≤5 m

Pergel Vinçler
Eklem kollu pergel vinçler

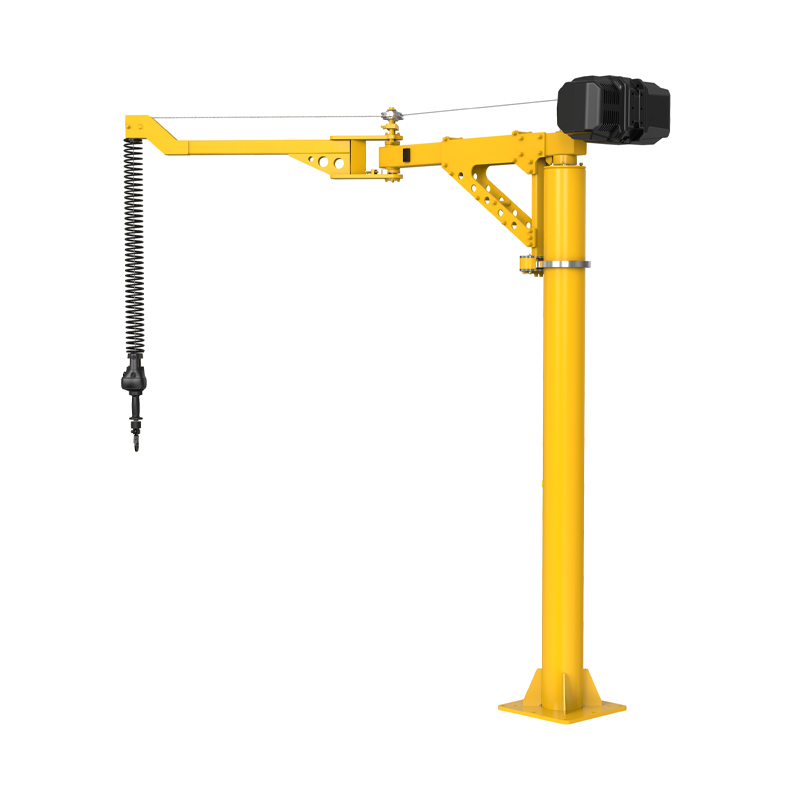

Katlanır kollu vinç, esnek kol salınımına, takip kaldırmaya ve bir süspansiyon moduna sahip akıllı bir vinç (vinç kolun kuyruğuna monte edilmiştir) ile donatılmıştır. Hassas montaj gereksinimleri olan iş istasyonları için uygundur.

Yük Kol Uzunluğu Kiriş Altında Çevirme Açısı Parça Türü Özel Notlar
80kg ≤1,2 1,2m ≤2m 360° Katlanır kol yapısı Varsayılan renk sarı, manuel döndürme
200kg ≤1,5 1,5m ≤2,5m
300kg ≤2 2 m ≤3m

Katlanır kollu vinç, biraz daha büyük bazı iş parçalarının kaldırma ihtiyaçlarını karşılamak için geleneksel bir elektrikli vinçle (vinç kolun ucuna asılır) donatılmıştır.

Yük Kol Uzunluğu Kiriş Altında Çevirme Açısı Parça Türü Özel Notlar
125kg ≤1,2 1,2m ≤3m 270°/360° Katlanır kol yapısı Varsayılan renk sarı, manuel döndürme
250kg ≤1,5 1,5m ≤3,5 m
500kg ≤1,8 1,8 m ≤4m
1000kg ≤2 2 m ≤4,5m

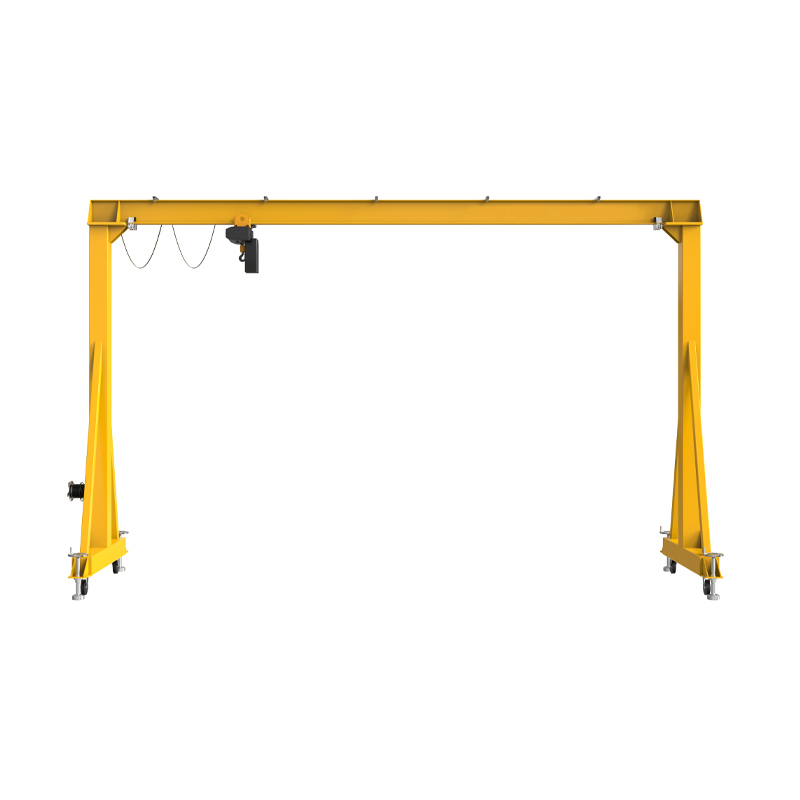

Manuel portal vinç
Mobil portal hafif vinç

Portal genellikle elektrikli çevirme modundadır ve 5000 kg'dan daha az yük taşıyabilir. Aşağıdakiler genel parametrelerdir:

Yük Kol Uzunluğu Kiriş Altında Çevirme Açısı Parça Türü Özel Notlar
500kg ≤3m ≤3m El tahrikli yürüyüş tipi
Elektrikli yürüyüş tipi 		Kaldırılabilir tip
Sabit tip 		Varsayılan renk sarıdır.
Yük 1 tondan büyükse veya açıklık 6 metreden büyükse varsayılan değer elektrikli yolculuktur.
1000kg ≤5 m ≤4m
2000kg ≤6 milyon ≤5 m
3000kg ≤8m ≤5,5m
5000kg ≤9m ≤6 milyon
